용 웨이트 체인 설계 셀 펜더
초록: 본 논문에서는 셀 펜더의 웨이트 체인 설계 절차에 대해 설명한다.웨이트 체인의 선택 및 레이아웃, 웨이트 체인의 장력 계산 방법 등
키워드: 고무 펜더 , 전면 프레임 , 웨이트 체인, 고무 플렉스 체인, 웨이트 체인의 장력
셀 형 고무 펜더 시스템은 주로 셀 형 고무 펜더 본체와 충격 방지 플레이트로 구성됩니다.임팩트 플레이트는 고무 펜더의 프론트 엔드에 장착되어 선박의 충격을 견디고 고무 펜더와 선박 사이의 접촉 면적을 증가시켜 선박에 대한 고무 펜더의 표면 압력을 줄이는 데 사용되는 강철 구조 액세서리 .정상적인 조건에서 셀 고무 흙받이 자체가 충격판의 무게를 지탱할 수 있습니다.다만, 충격방지판의 중량이 표 1에 규정된 허용정적하중을 초과하거나 고무방석 사양이 2000H를 초과하는 경우에는 다음과 같이 고무방재 시스템의 정상적인 작동을 보장하기 위해 중력체인을 설치하여야 한다. 그림 나.

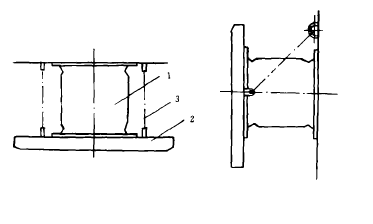

그림 I
웨이트 체인의 레이아웃
웨이트 체인은 일반적으로 충격판의 중력하에 셀 형 고무 구조망 실린더에 배치되고 고무 구조망의 한쪽 끝은 양쪽에 있고 체인의 한쪽 끝은 충격판에 고정되고 다른 쪽 끝은 충격판에 고정됩니다. 그림 I에서와 같이 해안 벽
웨이트 체인 장력 계산
T=T1+T2
세트
W: 임팩트 플레이트의 무게
Ks: 흙받이의 전단탄성계수
Kf: 고무 스프링 체인의 탄성 계수
α : 고무 스프링 체인과 Z축 사이의 각도
β : 고무스프링 체인과 X축이 이루는 각도
